• Description du produit

  • Note : L'onduleur convient uniquement pour les charges résistives avec un thermostat bimétallique (ne convient pas pour les thermostats contrôlés électroniquement !)
  • La sortie de l'onduleur (L, N) ne doit pas être connectée au réseau ou à la mise à la terre!
  • La sortie de l'onduleur ne doit pas être connectée à un système TN-C.
  • Le système est simple, il ne nécessite que la connexion d'un nombre approprié de panneaux PV d'une puissance maximale de 4000W avec une tension de fonctionnement de 160~420V DC, une tension secteur de 230C AC, et la connexion à une charge résistive, par exemple un serpentin de chauffage, une chaudière électrique, un radiateur électrique ou un chauffage par le sol et des disjoncteurs.
  • Le courant continu généré dans les panneaux, qui ne peut pas être envoyé directement à l'équipement de chauffage, est converti dans l'onduleur en courant alternatif qui peut être utilisé pour alimenter l'équipement de chauffage.
  • La puissance maximale du système est de 4000 W.
  • L'onduleur est alimenté en priorité par les panneaux photovoltaïques et, en cas de coupure de courant sur ces panneaux, le système est secouru par une alimentation secteur de 230 V CA.
  • Paramètres du produit:
  • Chauffage de l'eau par charge résistive (serpentin de chauffage, chaudière).
  • Surveillance à distance via le réseau Wi-Fi.
  • Télécontrôle.
  • Chauffage forcé de l'eau à partir du réseau à distance.
  • Détecteur de température.
  • Réglage indépendant de la température à partir du chauffage PV et CA.
  • Commutation automatique entre les réseaux (réseau PV / 230V AC).
  • Modes de fonctionnement : PV seul comme système en îlot ou mode automatique PV + réseau.
  • Fonctionnement silencieux pour assurer un refroidissement passif.
  • Contrôle efficace de la puissance maximale produite par les panneaux à l'aide de la technologie MPPT.
  • Efficacité élevée > 99%.

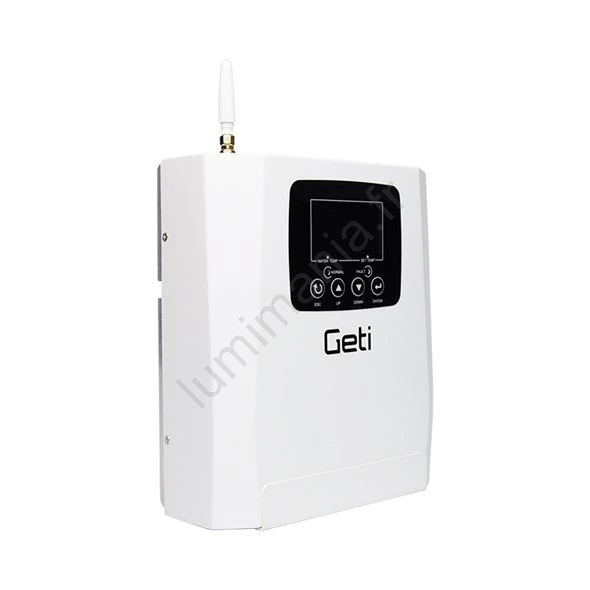

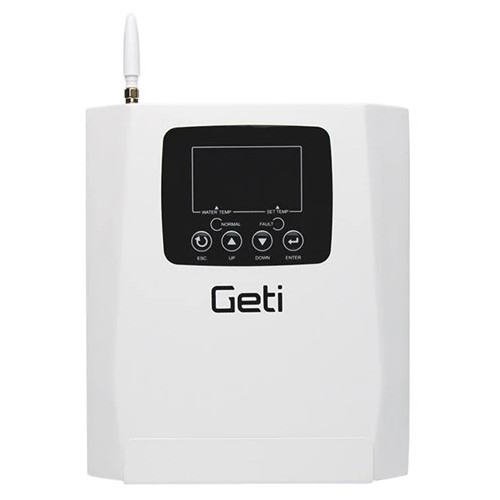

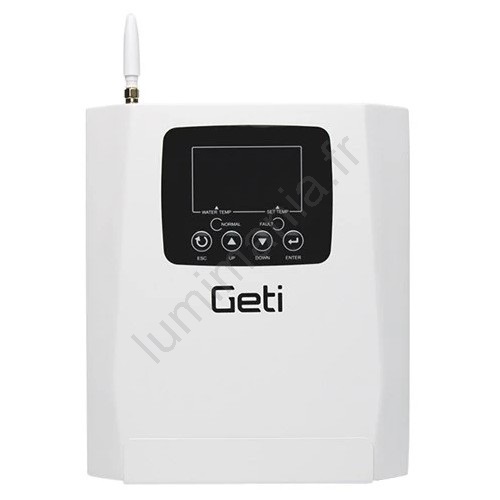

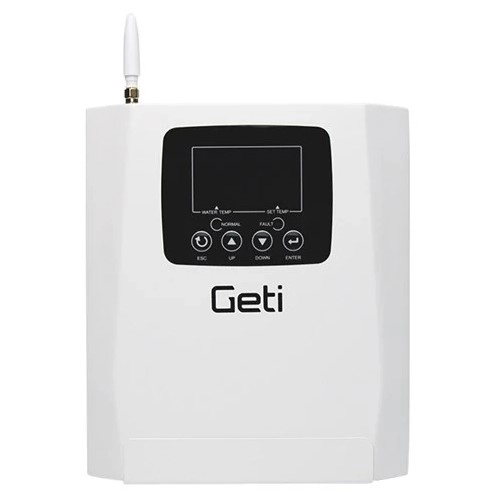

  • L'onduleur est équipé d'un écran LED clair qui informe l'utilisateur des valeurs actuelles et réglées :
  • Indication du chauffage de l'eau à partir des panneaux photovoltaïques.
  • Indication du chauffage de l'eau à partir du réseau 230V AC.
  • Température de l'eau actuelle et réglée (PV, CA).
  • Puissance PV.
  • Tension PV.
  • Indication de fonctionnement.
  • Indication de l'état de la panne.
  • Paramètres techniques:
  • Tension d'entrée (VDC) : 160 à 420 (VDC).
  • Tension d'entrée (VAC) : 230 V AC.
  • Tension de sortie [VAC] : 0 à 260 VAC (VAC).
  • Logique de commutation : le chauffage solaire est prioritaire, lorsque la tension d'entrée solaire est inférieure à 100 VDC, l'onduleur bascule sur le réseau.
  • Lorsque la tension d'entrée solaire est supérieure à 150 V DC, le MPPT commence à fonctionner et à fournir de l'énergie.
  • Puissance maximale : 4000 W.
  • Courant d'entrée PV : 20A max.
  • Courant de sortie CA : 20A max.
  • Type de charge : résistive avec thermostat bimétallique (ne convient pas pour les thermostats contrôlés électroniquement !).
  • La valeur de la charge résistive ne doit pas être inférieure à 13 Ohm.
  • FonctionMPPT.
  • Connexion au panneau PV : série ou série-parallèle.
  • Entrée prioritaire : Panneaux photovoltaïques
  • Entrée de secours : secteur 230V AC.
  • Longueur du détecteur de température : 3m.

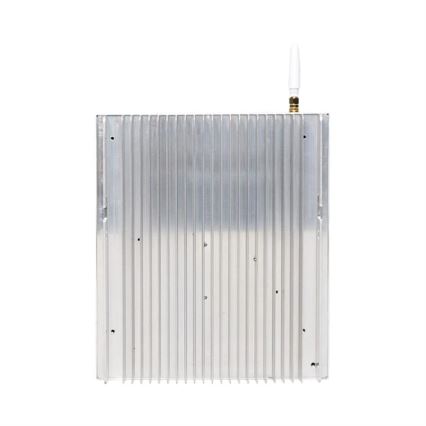

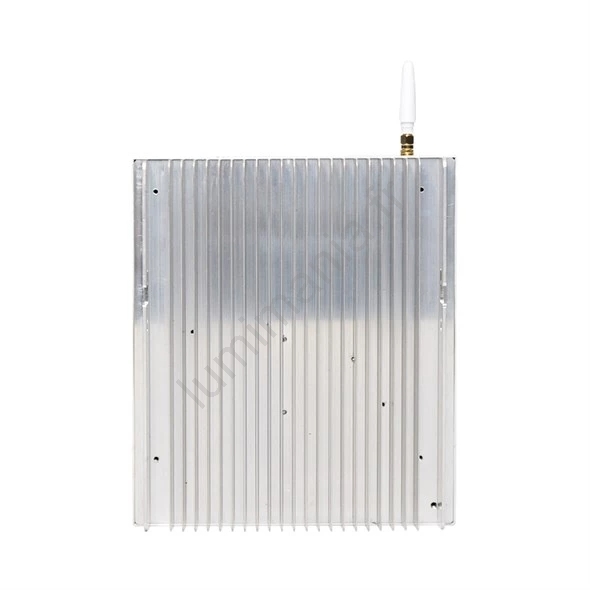

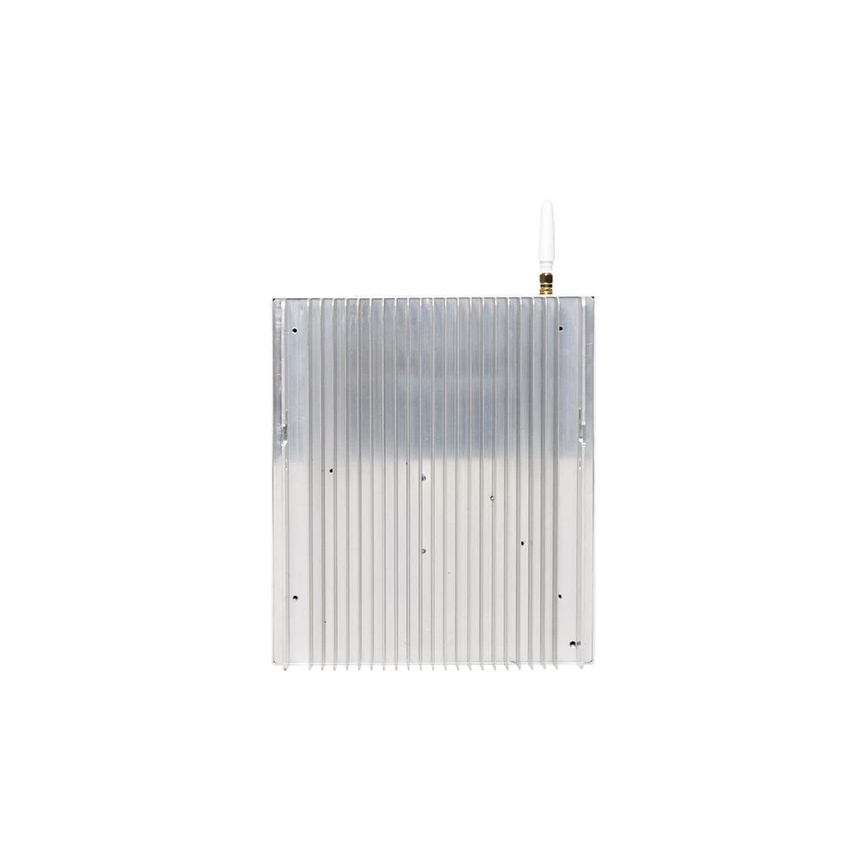

  • Refroidissement : passif - protection contre les courts-circuits sur l'entrée.
  • Protection contre la surchauffe.

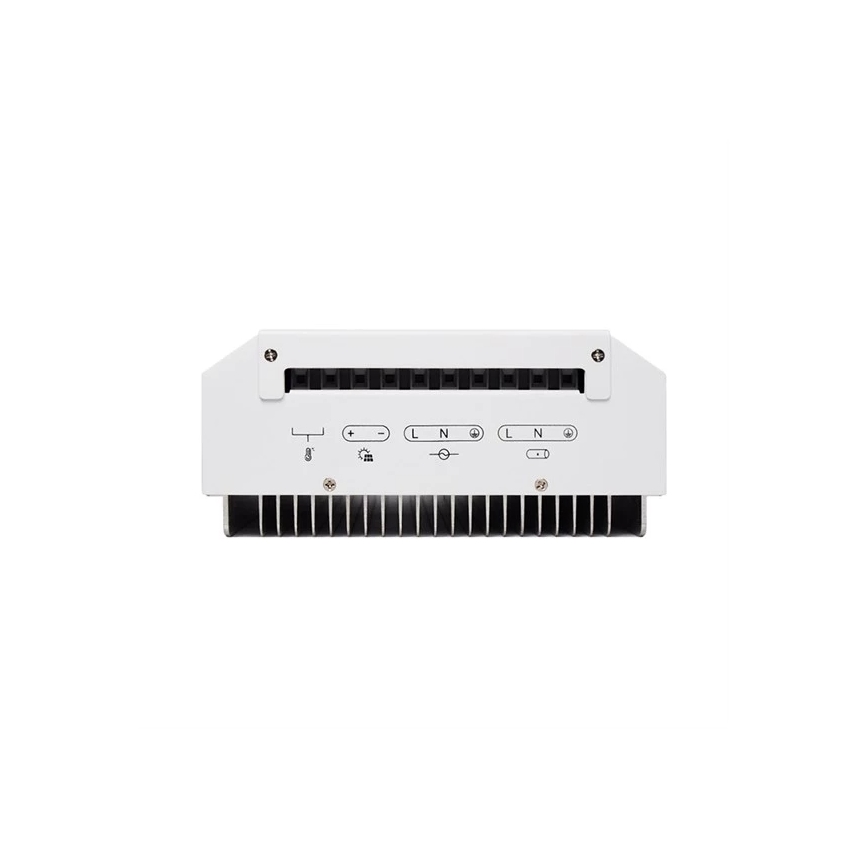

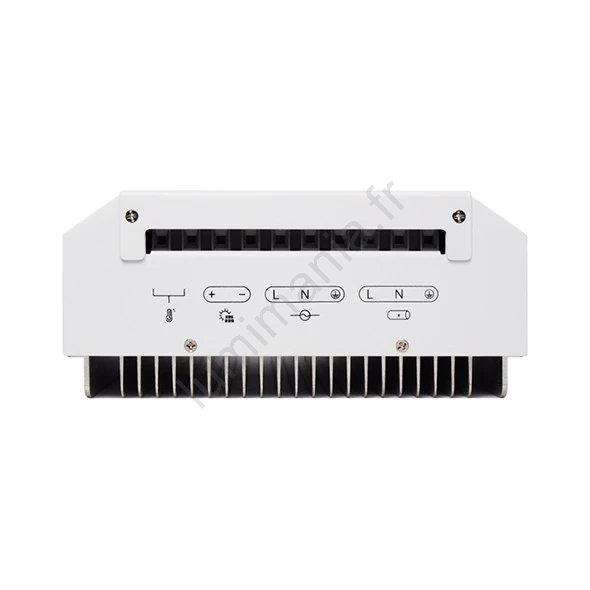

  • Connexion d'entrée des panneaux PV : Connecteurs MC4.
  • Connexion d'entrée 230V AC : borne à vis.
  • Connexion de sortie 230V AC : borne à vis.

  Veuillez noter que l'installation et le démontage des panneaux solaires et des accessoires solaires doivent être effectués par une personne qualifiée.
